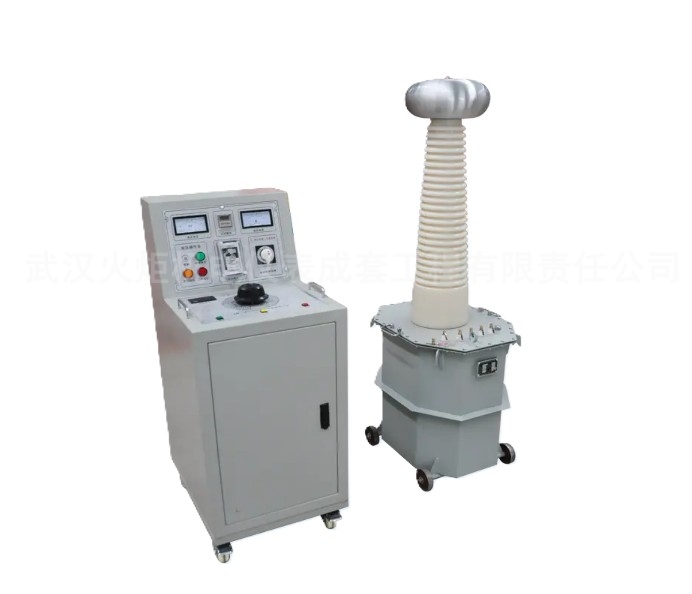

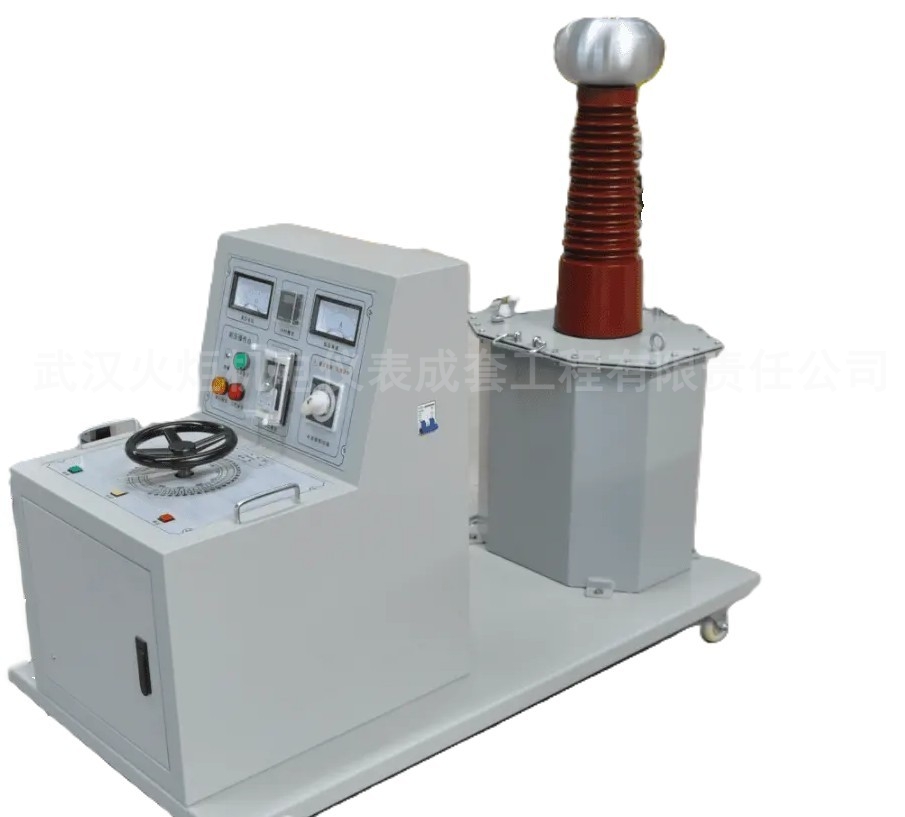

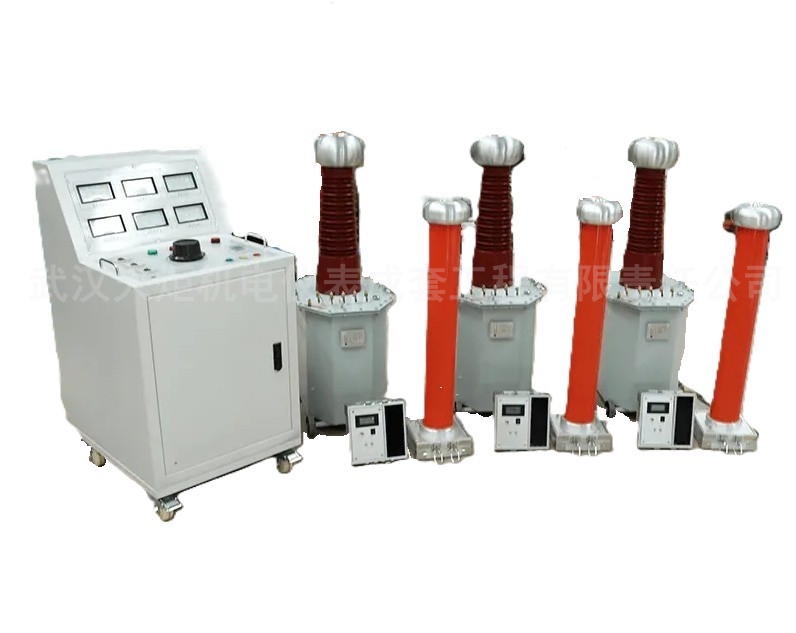

HJJQB-III绝缘耐压试验装置

概述：耐压试验装置是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家教新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

其他特点：

1、监视功能：高压电压低压电流零位指示电源指示工作指示计时指示

2、保护功能：过流保护、零位启动保护、声光语言报警提醒

3、采用新型时间继电器，计时范围更广（1S～99H）

4、采用新型电流继电器，更较精确、更可靠，确保人身及设备安全。

5、试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

6、试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

输入电压：AC 220（380）V 可选

低压输出：AC 0-250（430） V

低压电流：0-5／10／15／50A（可按客户要求定制）

输出容量：0-3／5／10／15 kVA（可按客户要求定制）

高压电压：0-50／100／150／200 kV（可按客户要求定制）

高压电流：0-50／100／150／200／500／1000／2000mA（可按客户要求定制）

计时范围：0-9999S

环境温度：-20℃至50℃

电压精度≤1.5％±1个字（F．S）

控制箱（台）参数：

型号规格	容量（kVA）	输入电源			输出电压		重量（kg）
型号规格	容量（kVA）	相数	(V)	(A)	(V)	(A)	重量（kg）
HJJQB-III-2/200	2	LN	220	9.1	0-250	8	14
HJJQB-III-3/200	3	LN	220	13.6	0-250	12	16
HJJQB-III-5/200	5	LN	220	22.7	0-250	20	18
HJJQB-III-10/200	10	LN	220	45.5	0-250	40	80
HJJQB-III-15/400	15	AB	380	39.5	0-430	34.9	90
HJJQB-III-20/400	20	AB	380	52.6	0-430	46.5	100
HJJQB-III-25/400	25	AB	380	62.5	0-430	58.1	120
HJJQB-III-30/400	30	AB	380	78.9	0-430	69.8	140
HJJQB-III-50/400	50	AB	380	131.5	0-430	116.63	160
HJJQB-III-100/400	100	AB	380	263	0-430	232.5	200
说明：1、如有特殊参数要求，可按用户的技术参数进行设计制作。 2、输出容量为5kVA以下（含5kVA）时控制部分为箱式，其它都为台式

试验变压器参数

规格	容量	低压侧		高压侧		高压侧（交直流变压器）		测量变比	30分钟温升	阻抗电压	空载电流	重量
	容量	电压	电流	交流输出		直流输出			30分钟温升	阻抗电压	空载电流	重量
	kVA	V	A	电压kV	电流	电压kV	电流		℃	%	%	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
说明：1、如有特殊参数要求，可按用户的技术参数进行设计制作。 2、上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。
